- 交流電磁場強度測量PCB設計
-
1、HMC1022和HMC1021得出磁場強度的差分信號
2、將磁場強度差分信號放大100輸出到AD轉換芯片
3、stm32單片機以SPI信號讀取AD轉換芯片的測量值

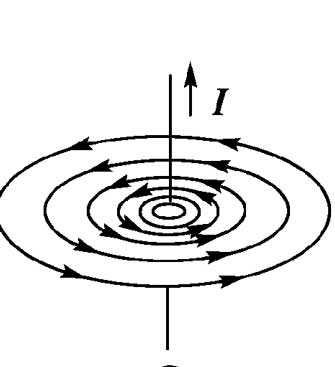

一.測量目的：測量磁感應強度B
二.傳感器輸出：同一時刻各位置的磁場感應強度B測量值。
三.傳感器芯片布置要求：
（傳感器陣列示意圖）

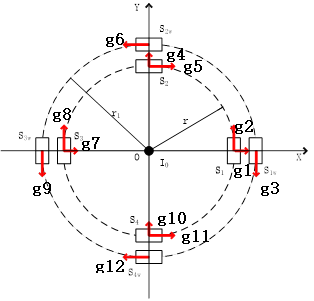

圖中紅色箭頭代表傳感器軸方向，內圈4個雙軸HMC1022芯片，外圈4個HMC1021芯片。
1：HMC1021芯片
2：HMC1022芯片
3：HMC1021芯片
4：HMC1022芯片
5：HMC1021芯片
6：HMC1022芯片
7：HMC1021芯片
8：HMC1022芯片
軸向方向嚴格按照圖1進行布置。

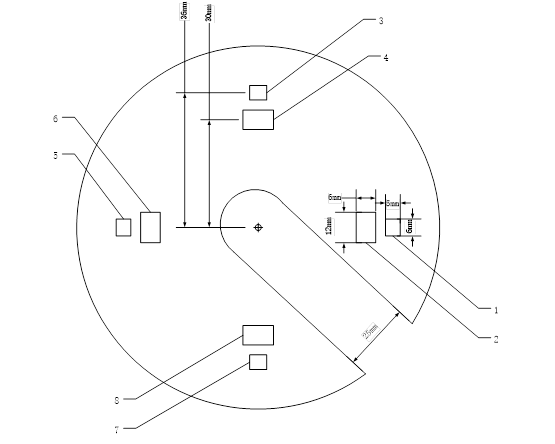

傳感器內圈半徑r=30mm(傳感器芯片中心位置到陣列中心的距離)。
傳感器外圈半徑r1=36mm(傳感器芯片中心位置到陣列中心的距離)。（在1-3mm內適當調整，保證內外圈傳感器芯片的間距盡可能小）。PCB板內孔直徑：25mm。
四.加裝底座，使陣列板能放置在實驗臺上。
五.傳感器能正常供電且穩定運行。
六.通信方式：有線通信。

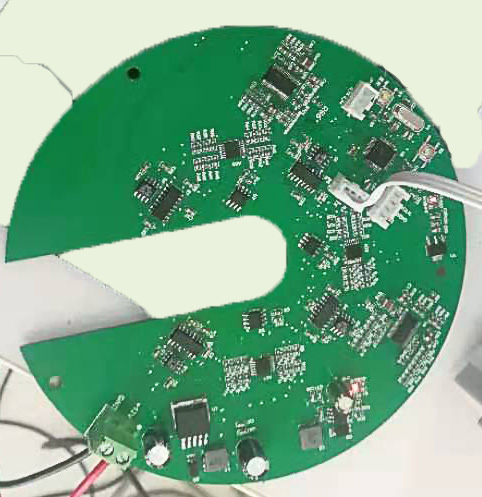

（交流電磁場強度測量電路板）
查看磁場強度的方式：
1、 1、將三線制（RX、TX、GND）的串口線分別插入信號輸出口和串口調試工具的兩端。

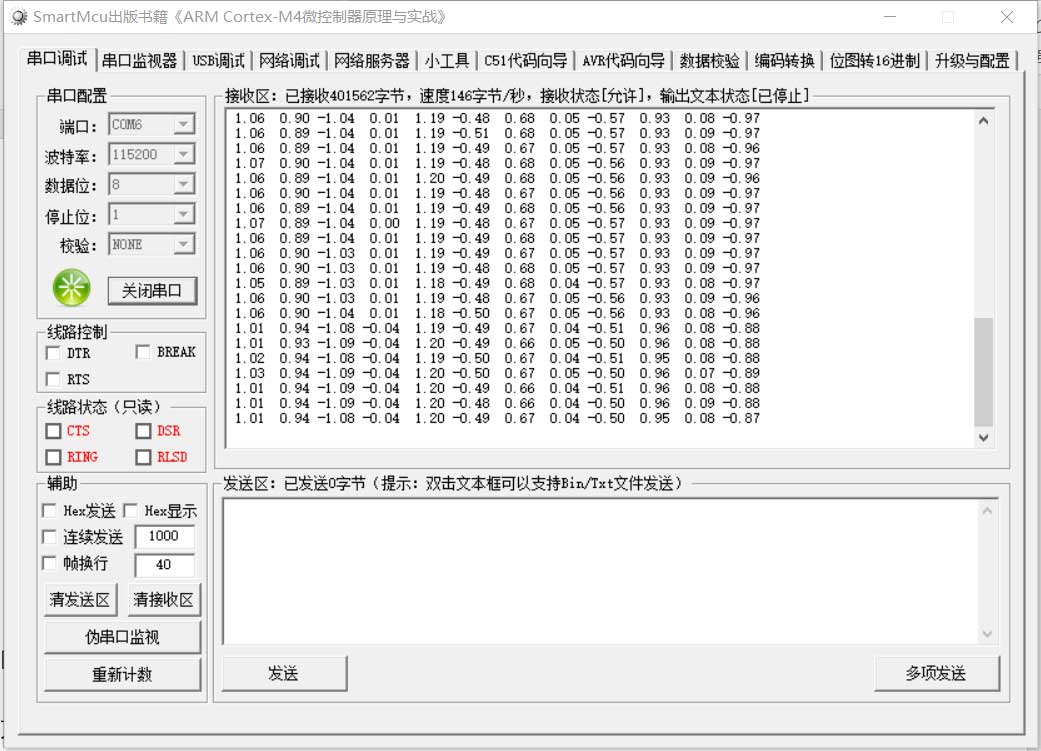

2、 2 2、打開串口調試工具，波特率：115200，數據位：8，停止位
3、串口3、調試工具的輸出結果依次對應g1-g12,負數的意義是與所在點的指示方向相反的
